Obrana sítě s rozdělenou fází: Proč moderní elektronika vyžaduje vyhrazené chrániče standardního napětí v USA

Přímý verdikt o nestabilitě sítě a automatické ochraně napájení

Moderní elektrická zařízení pracující v rozvodné síti Spojených států vyžadují aktivní ochranu, protože staardní napájecí vedení jsou ze své podstaty zranitelná vůči dynamickým výkyvům, které jdou daleko za hranice pouhého úderu blesku. A Americký standardní napěťový chránič je nepostradatelným obranným mechanismem která standard aktivně sleduje 120V AC jednofázové (nebo 240V split-phase) linka, která okamžitě odpojí citlivé zátěže, když napětí klesne pod 104V AC (podpětí) nebo stoupá nad 132V AC (přepětí). Zatímco standardní přepěťové pásy zvládají vysokoenergetické přechodové špičky v mikrosekundových intervalech, jsou zcela slepé vůči trvalým přepětím a podpětím – hovorově známým jako přepětí a podpětí – které ničí kompresory zařízení, digitální řídicí desky a spínané napájecí zdroje.

K zabezpečení cenných rezidenčních a lehkých komerčních aktiv je použití vyhrazeného napěťového chrániče s automatickým snímáním s integrovaným časovačem zpoždění jedinou spolehlivou metodou, jak zabránit systémovému selhání hardwaru. Energetická síť pravidelně zažívá anomálie při přepínání zátěže, fyzickou degradaci sítě a podmínky „plovoucí neutrální“. Tyto události vystavují připojená zařízení katastrofálním výkyvům napětí. Vynucením tvrdého fyzického odpojení a zavedením prodlevy umožňující stabilizaci sítě zabraňuje napěťová ochrana ničivému rychlému cyklování napájení, které si ročně vyžádá tisíce kompresorů a elektronických řídicích jednotek.

Bez aktivního monitorování napětí na bázi relé jsou spotřebiče vystaveny neustálému riziku tiché degradace. Typický majitel domu nebo komerční provozovatel v USA se mylně domnívá, že standardní přepěťové ochranné pásy nabízejí úplné pokrytí. Ve skutečnosti přepětí trvající několik minut snadno obejde tyto pasivní odrušovací komponenty, což povede k lokalizovanému tepelnému úniku a okamžitému selhání regulátoru. Investice do vysoce kvalitních automatických napěťových chráničů představuje kritický preventivní technický krok ke stabilizaci dodávky energie v místě spotřeby.

Dešifrování americké architektury split-fázové elektrické sítě

Abychom pochopili, proč je ochrana napětí v Severní Americe tak kritická, musíme prozkoumat specifickou architekturu amerického elektrického distribučního systému. Většina obytných a lehkých komerčních staveb ve Spojených státech je zásobována jednofázově 120V/240V dělený systém , odvozené od sekundárního vinutí napájecího transformátoru s nulovým vodičem s centrálním odbočením uzemněným na servisním vstupu. Toto nastavení poskytuje dvě odlišné 120V horké větve (vedení 1 a vedení 2), které jsou vzájemně fázově posunuty o 180 stupňů, spolu se sdíleným neutrálním vodičem.

Nebezpečí plovoucího neutrálního

Nejzávažnější chronické přepětí v systému s dělenou fází v USA nastává, když se sdílený nulový vodič degraduje, uvolní nebo úplně přeruší – což je fenomén známý v elektrotechnice jako plovoucí neutrální . Když selže neutrální spojení, referenční bod pro dvě 120V nohy se ztratí. Napětí na každé noze již není upnuto na 120 V vzhledem k zemi; místo toho se napětí rozděluje přes dvě vedení přesně na základě poměru připojených zátěží.

Pokud je například na lince 1 spuštěn spotřebič s nízkou impedancí (jako je mikrovlnná trouba nebo ohřívač prostoru) a na lince 2 je připojena vysokoimpedanční zátěž (jako je televize nebo ovladač osvětlení LED), napětí na lince 2 se může okamžitě zvýšit na 180V AC nebo vyšší , zatímco řádek 1 se zhroutí na 60V AC . Tento nevyvážený stav okamžitě usmaží řídicí desky na lince 2 a způsobí zastavení motoru na lince 1. Standardní přepěťová ochrana zůstává během této události zcela pasivní, protože napětí nepřekračuje prahovou hodnotu sepnutí (která je obvykle 330 V nebo vyšší vzhledem k zemi). Pouze vyhrazený napěťový chránič, který nepřetržitě vyhodnocuje RMS (Root Mean Square) napětí, dokáže detekovat tento posun a izolovat zátěže dříve, než dojde k poškození.

Lokalizované provozy veřejných služeb navíc často způsobují přechodné posuny v rovnováze sítě. Průmyslové oblasti sdílející rozvody s obytnými zónami vystavují obvody domácností indukčním rázům při zapínání a vypínání těžkých strojů. Tyto výkyvy mohou vyvolat lokální vlnění, které se pohybuje kolem 140 V AC po několik sekund – dostatečně dlouho na to, aby prolomilo primární izolační bariéry v domácích spotřebičích, ale dostatečně krátké, aby uniklo standardním bezpečnostním jističům.

Mechanismy poškození přepětí vs. podpětí

Trvalé napěťové anomálie útočí na moderní spotřebiče dvěma zřetelně odlišnými způsoby v závislosti na tom, zda vedení běží příliš vysoko nebo příliš nízko. Pochopení těchto mechanizmů fyzického poškození ukazuje, proč základní přepěťová ochrana nestačí pro úplnou bezpečnost systému.

Degradace přepětím

Trvalé přepětí (napětí přesahující 132 V AC na nominální lince 120 V) nutí nadměrný proud přes kapacitní a odporové obvody, čímž se urychluje tvorba tepla podle prvního Jouleova zákona. Toto tepelné přetížení narušuje mikroskopické dielektrické izolační vrstvy v polovodičích, což vede k lokalizovaným zkratům v mikroprocesorových řídicích jednotkách. Kromě toho se integrované varistory (MOV) v základních přepěťových ochranách mohou přehřát a katastrofálně selhat, pokud jsou vystaveny dlouhodobému přepětí, což někdy představuje místní nebezpečí požáru.

Podpětí a poškození motoru

Podpětí, neboli „brownnout“ (kdy napětí klesne pod 104 V AC), je zvláště destruktivní pro indukční zátěže, včetně hermetických kompresorů, které se nacházejí v klimatizacích, ledničkách a tepelných čerpadlech. Indukční motory se spoléhají na stabilní napětí pro generování magnetického momentu potřebného k otáčení. Při poklesu provozního napětí se zvyšuje skluz motoru a musí čerpat výrazně aktuálnější k uspokojení požadavku na mechanické zatížení. Tento nárůst proudu vytváří velké tepelné namáhání ve vinutí motoru a taví tenkou izolaci ochranného smaltu.

Pokud napětí klesne příliš nízko, motor nemůže překonat požadavky na rozběhový moment a vstoupí do a stav uzamčeného rotoru . Během události zablokovaného rotoru se odběr proudu vyšplhá na svou maximální hodnotu, čímž dojde k rychlému vypnutí tepelného přetížení nebo trvalému spálení motoru kompresoru, pokud tyto tepelné spínače selžou.

V digitální elektronice může nízké napětí způsobit, že logické obvody vstoupí do nedefinovaných stavů, což má za následek poškození dat, chyby zápisu do paměti a náhodné selhání systému. Spínané napájecí tranzistory (SMPS) se pokusí kompenzovat nízké vstupní napětí tím, že odebírají více proudu, aby udržely požadovaný výstupní výkon ve wattech, čímž budou primární spínací tranzistory nesmírně namáhány a způsobí jejich provoz při nebezpečně vysokých teplotách.

Klíčové technické parametry amerických standardních napěťových chráničů

Při hodnocení standardního napěťového chrániče v USA pro rezidenční nebo komerční integraci určuje jeho výkon a provozní spolehlivost několik různých technických specifikací. Standardní hodnoty jsou přizpůsobeny tak, aby byly v souladu s normou ANSI C84.1, která stanovuje preferované jmenovité hodnoty napětí pro systémy střídavého proudu ve Spojených státech.

Integrace an nastavitelný inteligentní časovač zpoždění je pravděpodobně nejdůležitějším ochranným prvkem těchto systémů. Když dojde k anomálii sítě, rozvodná síť často zažívá rychlé, po sobě jdoucí krátké výpadky, protože automatické znovuzavírání na rozvodných sítích se snaží odstranit přechodné poruchy. Bez časovače zpoždění by standardní zařízení bylo vystaveno cyklům rychlého zapálení.

U spotřebičů na bázi kompresoru je to vysoce nebezpečné. Pokud je kompresor chladničky vypnutý, plynné chladivo zůstává pod vysokým tlakem na výtlačné straně čerpadla. Pokud je napájení okamžitě znovu zapnuto během několika sekund, motor postrádá počáteční točivý moment, aby se mohl otáčet proti tomuto vysokému tlaku v hlavě, což způsobuje, že odebírá proud zablokovaného rotoru, dokud se nevypne jeho vnitřní spínač tepelného přetížení. A cyklus zpoždění minimálně 3 minuty zajišťuje, že se tlaky chladiva plně vyrovnají dříve, než je umožněno restartování kompresoru, což výrazně prodlužuje jeho celkovou provozní životnost.

Pokročilé napěťové ochrany využívají digitální mikrokontrolér, který vzorkuje příchozí střídavý průběh stovkykrát za sekundu pro výpočet skutečné efektivní hodnoty napětí. Tím se zabrání falešnému vypnutí způsobenému krátkodobým harmonickým zkreslením nebo zapínacími proudy při rozběhu motoru. Mikrokontrolér dokáže rozlišit mezi neškodným poklesem dílčích cyklů a skutečným trvalým podpětím, což zajišťuje vysokou dobu provozuschopnosti systému a zároveň poskytuje ochranu bez kompromisů.

Srovnávací inženýrská analýza typologií ochrany napájení

Na trhu často panuje zmatek ohledně rozdílů mezi standardními přepěťovými ochrannými zařízeními (SPD), automatickými napěťovými ochranami (AVP) a nepřerušitelnými napájecími zdroji (UPS). Každá technologie se zaměřuje na zásadně odlišnou anomálii sítě.

Přepěťová ochranná zařízení (SPD)

SPD jsou navrženy tak, aby zvládaly nanosekundové až mikrosekundové napěťové špičky způsobené blesky nebo indukčními spínacími událostmi. Používají metal Oxide Varistory (MOV) k odvedení přebytečné vysokonapěťové energie přímo do zemní cesty. SPD však nemohou regulovat napětí. Pokud síťové napětí stoupne na 145 V AC a zůstane tam několik minut nebo hodin, SPD buď umožní, aby toto destruktivní napětí prošlo přímo do zátěže, nebo se přehřeje a spálí při pokusu o udržení trvalého nárůstu výkonu.

Automatické napěťové chrániče (AVP)

AVP jsou aktivní monitorovací relé. Nepokoušejí se potlačit nebo absorbovat trvalé přepětí. Místo toho fungují jako vysokorychlostní elektronické spínače. V okamžiku, kdy se napětí dostane mimo bezpečné provozní limity, interní polovodičové nebo magnetické relé fyzicky otevře obvod a izoluje zátěž. Nevyžadují žádný spotřební materiál a při odpojování vysokonapěťových událostí se časem neznehodnocují.

Nepřerušitelné zdroje napájení (UPS)

UPS poskytuje aktivní zálohování napájení pomocí interních olověných nebo lithiových baterií. Online systémy UPS s dvojitou konverzí nabízejí nejvyšší úroveň ochrany nepřetržitým usměrňováním příchozího střídavého proudu na stejnosměrný a jeho následnou invertováním zpět na čistou, izolovanou sinusovku střídavého proudu. I když jsou vysoce účinné, jsou drahé, velké, vyžadují pravidelnou výměnu baterií a jsou cenově nedostupné pro aplikace velkých zařízení, jako jsou systémy HVAC, komerční chlazení a těžké motorizované stroje.

Vyhodnocování typologií systému: Porovnání zařízení

Abychom inženýrům a správcům zařízení pomohli při výběru vhodné strategie ochrany, následující tabulka porovnává, jak každá technologie zpracovává běžné události sítě.

Jak uvádí tabulka 2, vyvážené schéma ochrany často zahrnuje jak SPD, tak AVP. V moderním elektrickém designu je SPD instalován na hlavním panelu, aby absorboval extrémně vysokoenergetické rázy způsobené bleskem, zatímco navazující AVP jsou rozmístěny u jednotlivých spotřebičů, aby je chránily před hnědnutím, plovoucím neutrálem a rázy obnovy sítě. Tato vrstvená konfigurace je označována jako "koordinovaná strategie ochrany proti přepětí a napětí", která optimalizuje jak životnost zařízení, tak provozní bezpečnost.

Optimální instalační strategie: místo použití vs. celý dům

Implementace účinné napěťové ochrany zahrnuje strategický, víceúrovňový přístup. V závislosti na rozpočtu, obsazenosti budovy a hustotě kritického vybavení jsou systémy rozmístěny buď u hlavního elektrického servisního vstupu, nebo přímo u jednotlivých vysoce hodnotných spotřebičů.

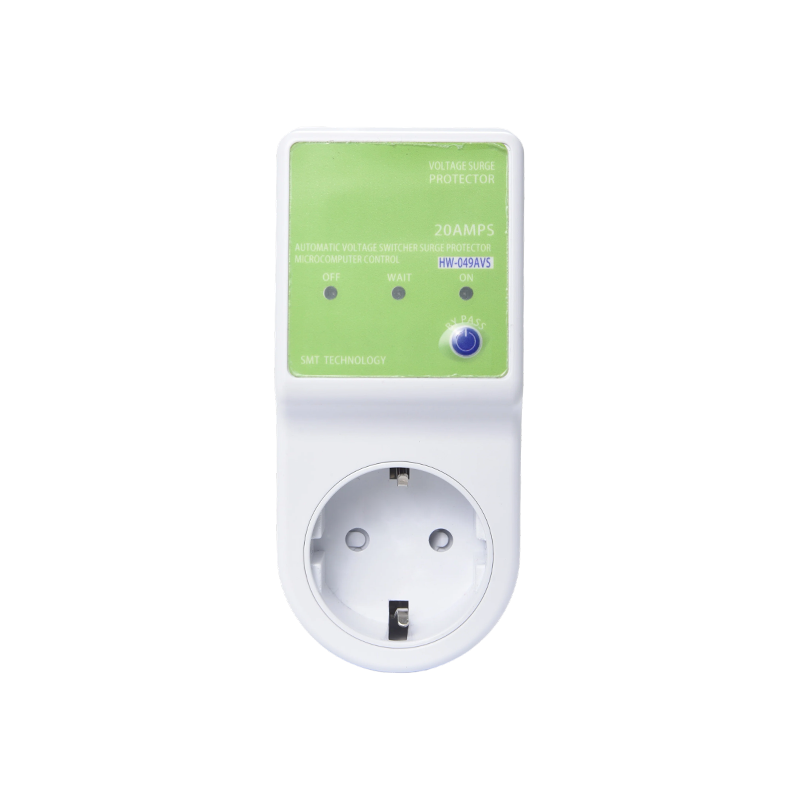

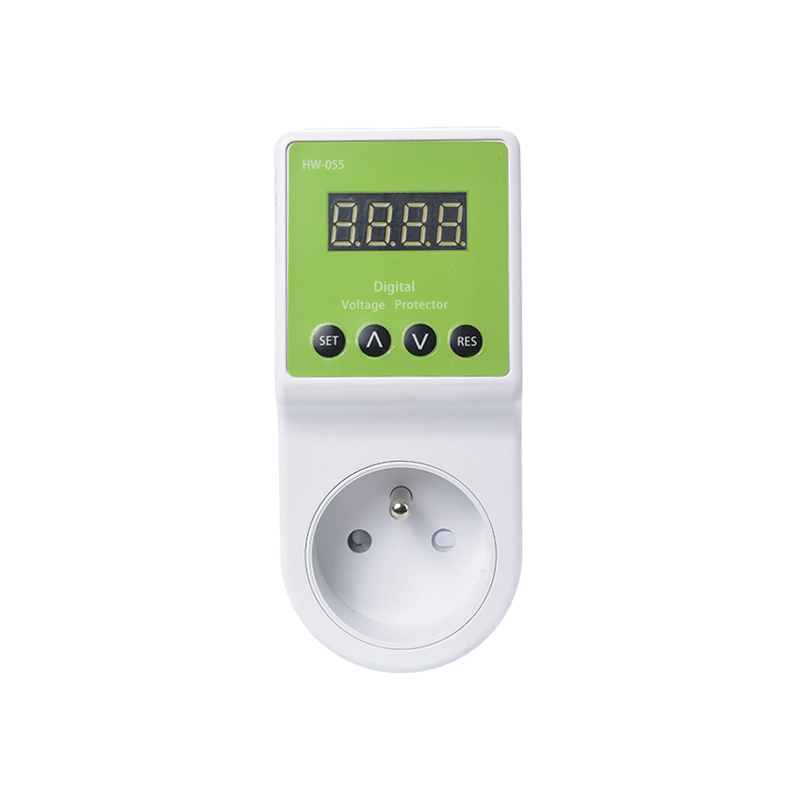

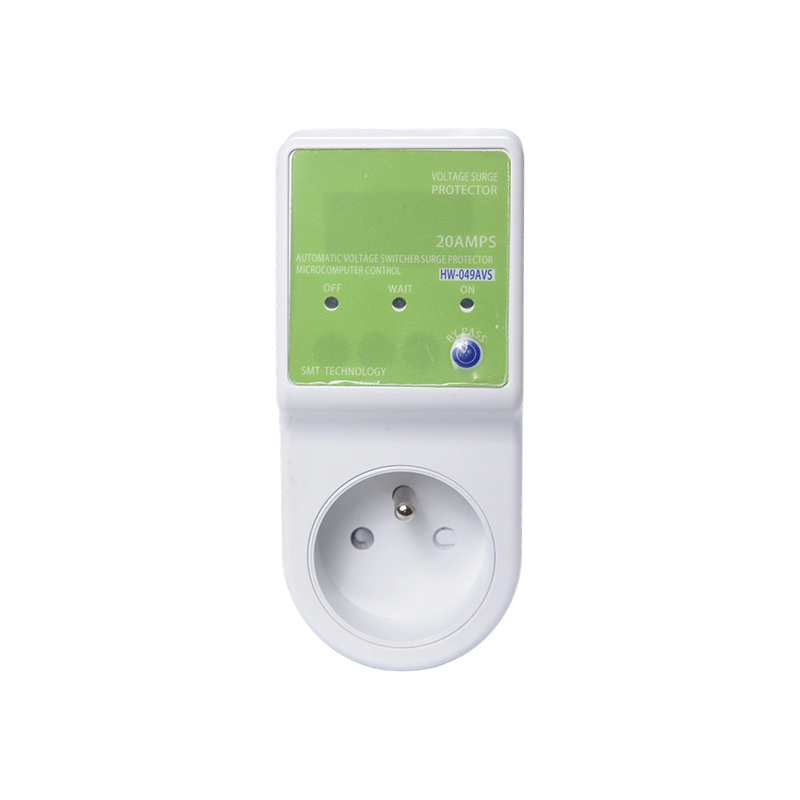

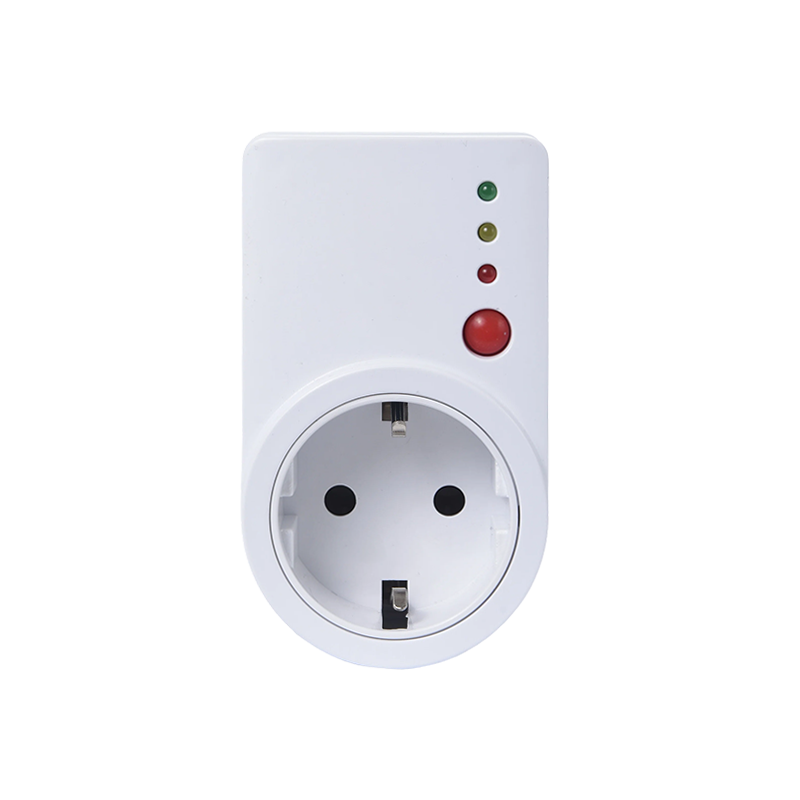

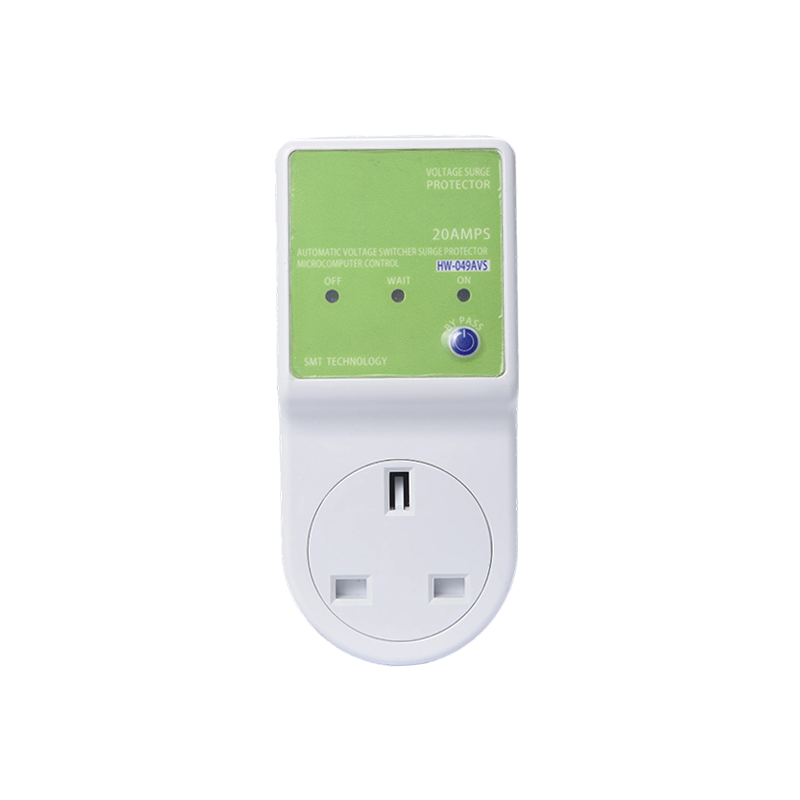

Point-of-Use Plug-In napěťové chrániče

Pro jednotlivá vysoce hodnotná spotřebitelská zařízení – jako jsou chytré chladničky, pračky a mikrovlnné trouby – poskytují chrániče bodu použití vysoce efektivní řešení plug-and-play. Tyto kompaktní jednotky se zapojují přímo do standardní zásuvky NEMA 5-15R nebo 5-20R. Spotřebič se pak zapojí přímo do výstupní zásuvky chrániče. Tato zařízení jsou často vybavena uživatelem programovatelnými časy zpoždění a jasnými digitálními displeji zobrazujícími napětí a proud v reálném čase, což uživatelům umožňuje na první pohled ověřit stav linky.

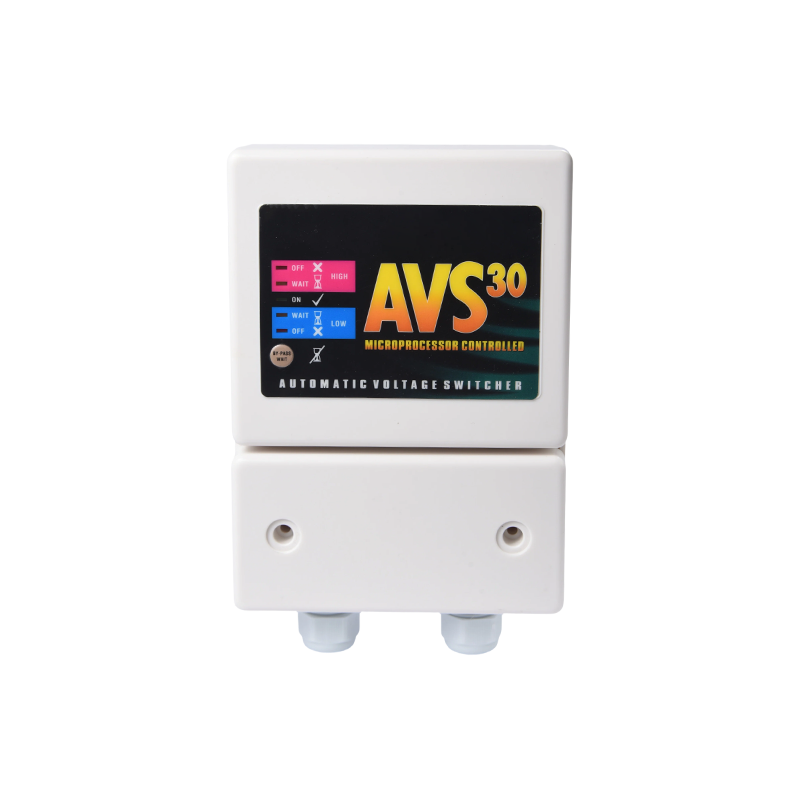

Relé pro monitorování napětí v celém domě pro montáž na panel

Pro zabezpečení celého objektu nebo rezidence je přímo vedle hlavního elektrického panelu instalováno vícefázové relé pro monitorování napětí na panelu. Tato průmyslová zařízení monitorují vstupní napětí v síti a řídí vysoce výkonný magnetický stykač s vysokou kapacitou.

Když se vstupní napětí sítě posune mimo nominální parametry, monitorovací relé deaktivuje cívku stykače a okamžitě odpojí celý elektrický panel od veřejné sítě. Tato konfigurace je vysoce doporučena pro místa náchylná k častým bouřkovým aktivitám, postupným výpadkům proudu nebo vysoce variabilní infrastruktuře sítě. Ochranná zařízení pro celý dům musí být instalována oprávněným elektrikářem, protože jsou propojena přímo s hlavními napájecími vedeními před jističi odboček.

Shoda a bezpečnostní standardy National Electrical Code (NEC).

Jakýkoli napěťový ochranný hardware integrovaný do trvalého vedení budovy v USA musí vyhovovat místním a národním stavebním předpisům. National Electrical Code (NEC) neustále zvyšuje mandáty pro zařízení s kvalitou elektrické energie s cílem zlepšit bezpečnost a chránit systémy budov před elektrickými poruchami.

1. NEC článek 242 (ochrana proti přepětí): Řídí správnou instalaci systémů ochrany proti přepětí a systémů monitorování napětí. Podle nedávných iterací NEC je celodomová přepěťová ochrana povinná pro nové rezidenční služby a upgrady služeb. Začlenění systému monitorování přepětí a podpětí spolu s požadovanou přepěťovou ochranou zajišťuje komplexní ochranu systému.
2. Standard Underwriters Laboratories (UL) 1449: Tato certifikace je nezbytná pro jakékoli zařízení poskytující potlačení přechodných napěťových rázů. Zajistěte, aby každé zařízení označené jako napěťový chránič také neslo seznam UL 1449, aby bylo zaručeno, že jeho komponenty pro vnitřní potlačení přepětí bezpečně vydrží extrémní, přechodné napěťové špičky.
3. UL 508 (průmyslové kontrolní zařízení): Automatická napěťová odpojovací relé namontovaná na panelu by měla splňovat standardy UL 508, což potvrzuje, že vnitřní spínací kontakty mohou bezpečně zvládnout vysokokapacitní indukční a odporové zátěže bez předčasného prohlubování nebo svařování kontaktů.

Výběr zařízení, které je certifikováno nezávislými zkušebními laboratořemi, zaručuje, že elektrické součásti uvnitř chrániče jsou vyrobeny z termoplastů zpomalujících hoření a jsou dimenzovány tak, aby přežily potenciální poruchový proud elektrického systému. V komerčních zařízeních může používání necertifikovaných chráničů porušovat pojistné smlouvy a vést k problémům s dodržováním Úřadu pro bezpečnost a ochranu zdraví při práci (OSHA) během rutinních auditů elektrické bezpečnosti.

Reference

1. Americký národní institut pro standardy (ANSI) C84.1-2020: Elektrické napájecí systémy a zařízení – jmenovité napětí (60 Hz) .

2. Národní asociace požární ochrany (NFPA): NFPA 70: National Electrical Code (NEC) , článek 242 a související normy pro bydlení.

3. Underwriters Laboratories (UL): Norma UL 1449 pro přepěťová ochranná zařízení and Norma UL 508 pro průmyslová řídicí zařízení .

4. Modrá kniha Institutu elektrických a elektronických inženýrů (IEEE) (Std 1015-2006): Doporučená praxe IEEE pro aplikaci výkonové elektroniky v průmyslových a komerčních energetických systémech .
